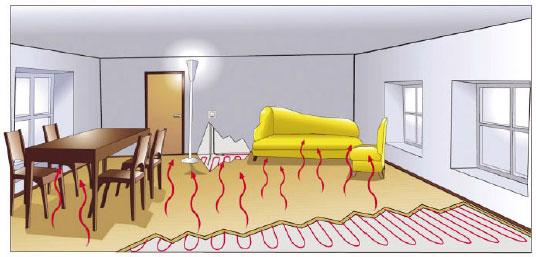

低溫輻射地板采暖系統是一種以熱水為熱媒的獨立采暖系統,它的主要采暖方式是通過地板以低溫輻射和對流的傳熱方式向室內供熱的供暖方式,而它這種供暖方式也覺得了,它在設計的時候有嚴格的要求,在系統材料選擇上要慎重考慮,下面就讓我們一起看看吧.
低溫輻射地板采暖系統設計要求與系統考慮:
一、低溫輻射地板采暖系統設計要求
1、低溫輻射地板采暖系統的供、回水溫度應由計算確定,供水溫度不應大于60℃.民用建筑供水溫度宜采用35~50℃,供回水溫差不宜大于10℃.
2、低溫輻射地板采暖系的工作壓力,不應大于0.8MPa;當建筑物高度高于50m時,宜豎向分區設置.
3、無論采用何種熱源,低溫輻射地板采暖系統熱媒的溫度、流量和資用壓差等參數,都應同熱源系統相匹配;熱源系統應設置相應的控制裝置.
4、低溫輻射地板采暖系在地面構造中,與土壤相鄰的地面,必須設絕熱層,且絕熱層下部必須設置防潮層.直接與室外空氣相鄰的樓板,必須設絕熱層.
5)、住宅安裝低溫輻射地板采暖系統時,應設置分戶熱計量和溫度控制裝置.
6、低溫輻射地板采暖系的加熱管敷設間距,應按計算確定,一般不宜大于300mm,最大不應超過400mm.為了確保地面溫度均勻,應采用不等距布置,在距外圍結構(外墻、外門和外窗)1000~1500mm范圍內,應采用較小管間距如100~200mm.
7、地面輻射供暖工程施工圖設計文件的內容和深度等詳細設計內容和施工注意事項可參考JGJ 142-2004《地面輻射供暖技術規程》.
二、低溫輻射地板采暖系統系統考慮
1、低溫輻射地板采暖系統中的集熱管應根據其工作溫度、工作壓力、使用壽命、施工和環保性能等因素,經綜合考慮和技術經濟比較好確定.
2、加熱管質量必須符合國家現行標準中的各項規定.
3、加熱管外壁標識應按相關管材標準執行,有阻氧層的加熱管宜注明.
4、分水器、集水器應包括分水干管、集水干管、排氣及泄水試驗裝置、支路閥門和連接配件等.
5、分水器、集水器(含連接件等)的材料宜為銅質.
