地板輻射采暖系統是現在高檔住宅和別墅住宅區,最常用的一種采暖設備,它的采暖方式主要以溫度不高于60 ℃的熱水作為熱源,通過埋在地板下的供暖管道進行輻射采暖的一種采暖方式,下面就讓我們一起來認識下這種地板輻射采暖系統吧.
地板輻射采暖系統詳細介紹:
一、地板輻射采暖系統發展歷史:
地板輻射采暖并不神秘,早在公元前1300年,土耳其王族的宮殿中就有了地板輻射采暖的雛形,公元前80年著名的古羅馬浴室中地板輻射采暖以"火地"的形式出現,我國東北地區沿用至今的火炕也是應用了地板輻射采暖的原理
上世紀 30 年代著名的美國建筑設計大師萊特先生在其設計的大量作品中采用了地板輻射采暖,極大地推動了地板采暖的應用,但由于當時只能采用銅管作為加熱盤管,不僅價格高昂,而且腐蝕滲漏導致的維護成本較高,致使地板輻射采暖的應用受到了很大的限制.
直到60年代末,抗老化、耐高溫、耐高壓、易彎曲的塑料管材進入實際應用,這種狀況才得到改觀.價格便宜、地面下埋管無接口、管內壁不易結垢、使用壽命長等優點的塑料管材的出現,極大地促進了地板輻射采暖技術的推廣和應用.
二、地板輻射采暖系統突出特點
可利用余熱水、太陽能、地熱等各種低溫熱源;
地板輻射供暖方式較對流供暖方式熱效率高,熱量集中在人體受益的高度內,室內設定溫度即使比對流式采暖方式低2~5℃, 也能使人們有同樣的溫暖感覺,所以溫差傳熱損失會大大減小;
熱媒低溫傳送,在傳送過程中熱量損失小,熱效率高;
與其他采暖方式相比,節能幅度約為20%,如采用分區溫控裝置,節能幅度可達到 40%.
三、地板輻射采暖系統四大組件
地輻射采暖設計流程墊層主要包括: 地暖專用盤管、復合保溫板、反射層: 鋁箔、組合分集水器、熱電閥和液晶溫控器、地暖剖面的構成.

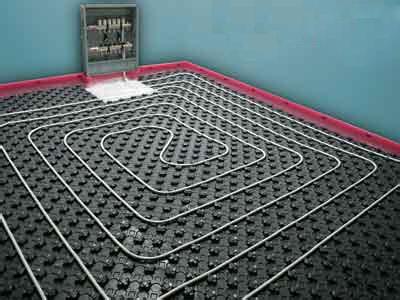

1 地暖專用盤管
PEX (高密度交連聚乙烯管6 分管)
性能: 耐溫< 100 ℃,內壁平滑、水阻小、不宜結垢,設計使用壽命五十年以上.
作用: 溫水在管內循環,加熱地表層,以輻射的方式向室內散熱.
2 復合保溫板層
組成: 聚苯乙烯(EPS) 保溫板(厚度: 20MM ,容量: 25kg/m3)
聚苯板的作用: 保溫、隔熱、防潮、隔聲、承重(2T/m2)
3 反射層: 鋁箔
鋁箔作用: 保溫層的防潮、防水、加強保溫層的隔熱性能.由于鋁的導熱性好,可以有效的分散管內溫水所傳遞的熱量,從而使熱量均勻的散步在整個平面上,減少管路下部的局部高溫老化的影響,提高整個地暖結構層的使用壽命.
4 組合分集水器
組成: 分集水器干管(選材為精密擠壓黃銅造,不生銹,內外壁光滑)、自動排氣閥、加壓ö卸水閥.
作用: 將支管供回水他配到各個環路,同時排氣閥可以排除管內的氣體,內置調節閥可調節各環路的水流量從而達到控制采暖溫度的目的.
