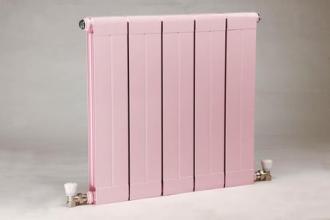

銅鋁復合散熱器明裝管道原則及要求，銅鋁復合散熱器因為其高效的散熱和優美的外觀簡單的管理,讓他成為高檔散熱器中的佼佼者,但是銅鋁復合散熱器也有自己的缺點,那就是不能抗強壓,所以在安裝銅鋁復合散熱器的時候,要使用與材質相同的管道系統,下面就讓我們一起來看看吧.


銅鋁復合散熱器明裝管道原則及要求

一、銅鋁復合散熱器明裝管道布置原則


采暖系統管路布置的原則是:管線走向應簡捷,節省管材并減小阻力;便于調節熱媒流量和平衡壓力;有利于排除系統中的空氣;有利于泄水;有利于吸收熱伸縮,保證系統安全正常的運行


采暖系統管路,在美觀要求較高的建筑中采用暗裝,一般房間均采用明裝.其敷設要點如下:


二、銅鋁復合散熱器明裝管道要求


(1)熱力管道均應設有坡度,室外管道的坡度≥0.003.蒸汽管道的坡度最好與介質流向相同.同時,不論與介質流向相同還是相反,一定要坡向疏水裝置.室內蒸汽管坡度應與介質流動方向一致,以避免噪聲.與其他管道共架敷設的熱力管道,如果常年或季節性連續供氣的可不設坡度,但應加強疏水裝置.


(2)補償器豎直安裝時,如管道輸送的介質是熱水,應在補償器管的最高點安裝放氣閥,在最低點安裝放水閥門.如果輸送的介質是蒸汽,應在補償器的最低點安裝疏水器或放水閥門.


(3)水平安裝的方形補償器平行臂應有坡度,外伸臂水平安裝即可.


(4)在水平管道上、閥門的前側、流量孔板的前側及其他易積水處,均需安裝疏水器或放水閥.


(5)水平管道的變徑宜采用偏心異徑管(俗稱大小頭).偏心異徑管的下側應取平,以利排水.


(6)蒸汽支管從主管上接出時,支管應從主管的上方或兩側接出,以免凝結水流入支管.


(7)不同壓力或不同介質的疏水管或排水管不能接入同一排水管.


(8)疏水裝置的安裝應根據設計進行,對一般的裝有旁通管的疏水裝置,如設計無詳圖時也應裝設活接頭或法蘭,并裝在疏水閥或旁通閥門的后面,以便于檢修.


(9)減壓閥的閥體應垂直安裝在水平管道上,進出口方向應正確,前后兩側應裝置截止閥,并應裝設旁通管.減壓前的高壓管和減壓后的低壓管都應安裝壓力表.低壓管上應安裝安全閥,安全閥上的排氣管應接至室外.管徑應根據設計規定,一般減壓前的管徑應與減壓閥公稱直徑相同,減壓閥后的管徑比減壓閥公稱直徑大1~2擋.


(10)兩個補償器之間或每一個補償器兩側都應設置固定支架,固定支架安裝時必須牢固.兩個固定支架的中間應設導向支架,導向支架應保證使管子沿著規定的方向自由伸縮.


(11)補償器兩側的第一個支架應為活動支架,若是方形補償器應設在距彎頭彎曲起點0.5~1m處(此處不得設置導向支架).


(12)為了使管道伸縮時不致破壞保溫層,滑動支架的高度應大于保溫層的厚度.


(13)補償器兩側的導向支架和活動支架在安裝時,應考慮偏心,其偏心的長度應視該點距固定點的管道熱伸量而定.偏心的方向都應以補償器的中心為基準.


(14)彈簧支架一般裝在有垂直膨脹伸縮而無橫向膨脹伸縮之處,安裝時必須保證彈簧能自由伸縮.


彈簧吊架一般安裝在垂直膨脹的橫向、縱向均有伸縮處.吊架安裝時,應偏向膨脹方向相反的一邊.


綜合上面銅鋁復合散熱器明裝管道原則及要求所述銅鋁復合散熱器安裝,可跟鋼制散熱器安裝沒有一點相似之處.
